NEW ANMナットランナー
締付システムに使用するナットランナー

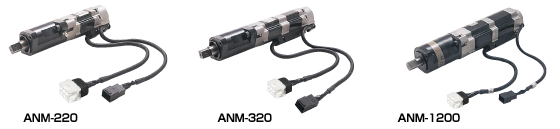

諸元表 ストレートタイプ
| 型式 | トルク (N・m) |
回転数 (rpm) |
重量 (約kg) |
モータ | 電源電流 (A rms) |
モータトルク (N・m) |
|---|---|---|---|---|---|---|
| ANM-220 | 18 | 310 | 1.3 | 4603 | 0.75 | 0.159 |
| ANM-320 | 28 | 430 | 2.5 | 4617 | 1.5 | 0.318 |
| ANM-640 | 55 | 420 | 3.4 | 4609 | 2.8 | 0.64 |
| ANM-1200 | 98 | 420 | 4.2 | 4618 | 4.0 | 1.27 |

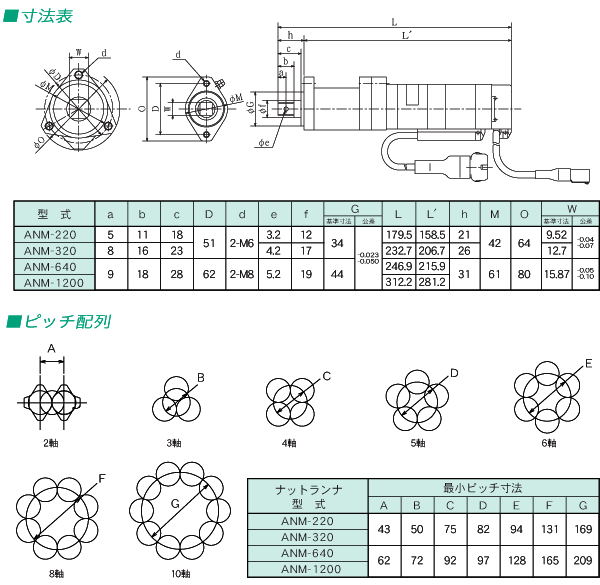

寸法表
締付システムに使用するナットランナー

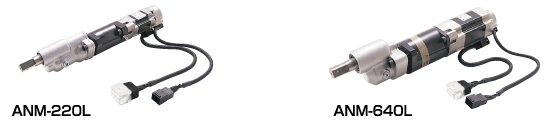

諸元表 オフセットギヤ取付タイプ
| 型式 | トルク (N・m) |
回転数 (rpm) |
重量 (約kg) |
モータ | 電源電流 (A rms) |
モータトルク (N・m) |
|---|---|---|---|---|---|---|
| ANM-220L | 17.5 | 305 | 1.5 | 4603 | 0.75 | 0.159 |
| ANM-320L | 27 | 420 | 2.9 | 4617 | 1.5 | 0.318 |
| ANM-640L | 53 | 410 | 4.2 | 4609 | 2.8 | 0.64 |
| ANM-1200L | 95 | 420 | 5.0 | 4618 | 4.0 | 1.27 |

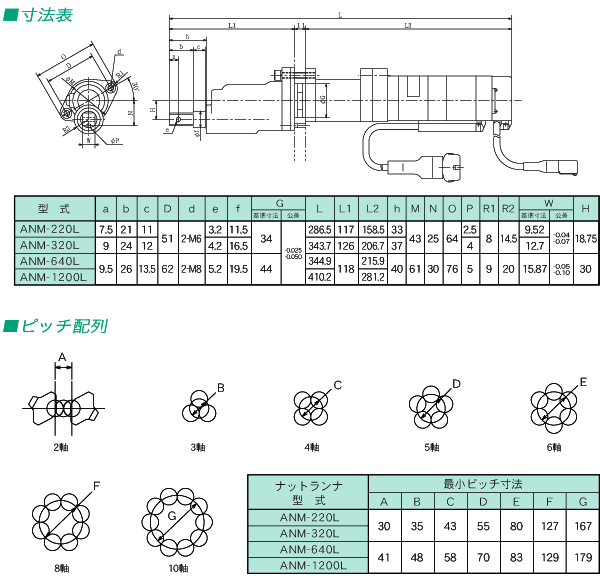

寸法表
※仕様の数値は、設計変更その他の理由により予告なく変更させていただくことがあります。
