寸法図（ナットランナー）

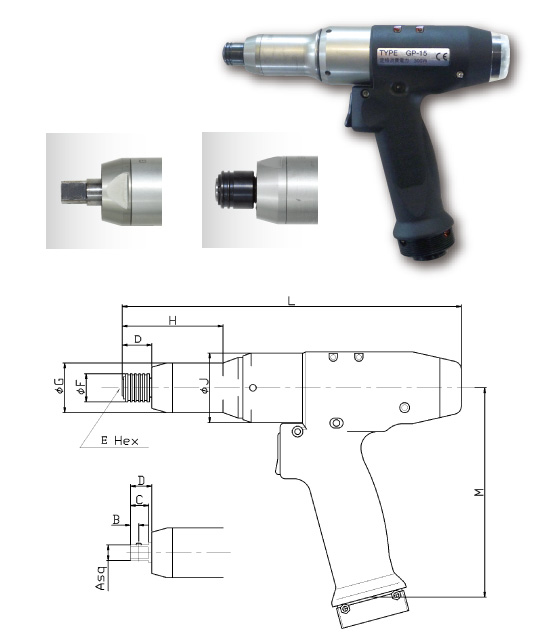

ピストルタイプ 寸法図

型式番号A sqBCDE HexφFφGHφJLM重量(Kg)
GP-15
六角ビット		 - - - 18 6.35 17 30 61 42 205 127 0.7
GP-15
ジャンク		 9.52 5 11 13 - - 30 56 200
GP-30 37 85 250.7 0.95

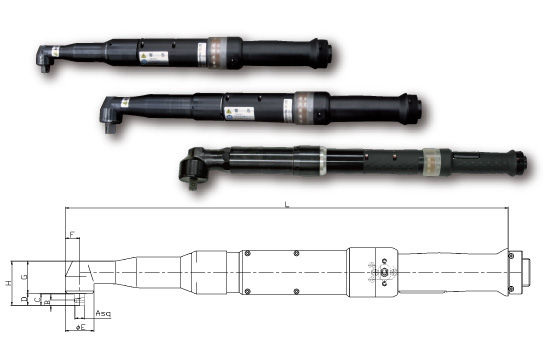

アングルタイプ 寸法図

型式番号A sqBCD φE F G HL重量(Kg)
GA-30 9.52 5 11 12 28 14 32 43 430.6 1.4
GA-50 32 16 35 47 445.6 1.5
GA-70 12.7 8 16 17 35 17.5 41 58 460.1 1.9
GA-100 39 19.5 44 61 509.6 3.0
GA-200 50 25 54.5 71.5 550.6 3.6
GA-300 12,7 8 16 17 50 25 54.5 71.5 576.6 3.7

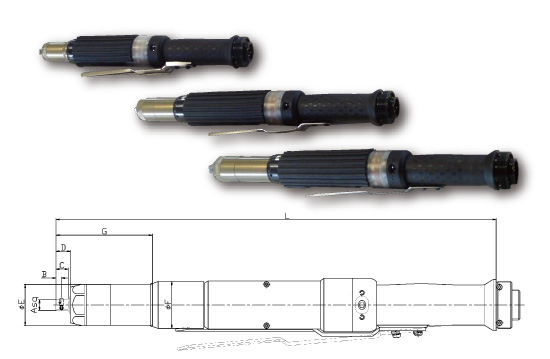

ストレートタイプ 寸法図

型式番号A sqBCD φE G φF L重量(Kg)
GS-15 9.52 5 11 12 32 56 42 341.6 0.7
GS-30 13 37 86 394.6 0.9
GS-70 12.7 8 16 17 38 113 422.6 1.1

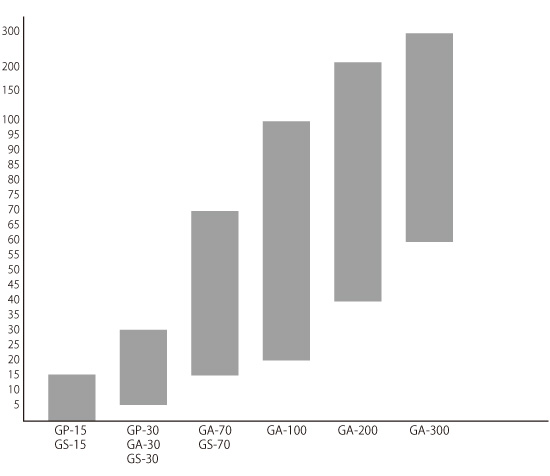

仕様諸元

ツールタイプ ツール形式 適応トルク
(Nm)AC200V時		 適応トルク
(Nm)AC100V時		 最大トルク
(Nm)		 最大回転数
(rpm)		 対応コントローラー
ピストルタイプ GP-15 3~13 3~13 15 1250 GP-T1-N04-M
GP-30 6~27 6~24 30 950 GA-T1-N04-M
アングルタイプ GA-30 6~27 6~21 30 800 GA-T1-N04-M
GA-70 15~63 6~43 70 400 GA-T1-N04-M
GA-100 20~90 20~68 100 500 GA-T5-N04-M
GA-200 40~180 40~139 200 200 GA-T5-N04-M
GA-300 60~270 60~195 300 120 GA-T5-N04-M
ストレートタイプ GS-15 3~13 3~13 15 1250 GP-T1-N04-M
GS-30 6~27 6~24 30 800 GA-T1-N04-M
GS-70 15~63 15~55 70 400 GA-T1-N04-M

※仕様の数値は、設計変更その他の理由により予告なく変更させていただくことがあります。
